功能特点
    ★7英寸800*480点阵四线电阻触摸屏，触摸效果好；TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
    ★中英文操作画面可任意切换，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
    ★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
    ★全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
    ★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
    ★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
    ★标准串行通讯接口，支持ModBus-RTU通讯协议。
    ★10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
    ★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，最大可支持8G容量。
    ★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，最大可支持8G容量。
    ★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可永久保存。
    ★采用德国菲尼克斯拔插式间距为5.08的接线端子，方便电气连接。
    ★全铝密封外壳，保证仪表在恶劣环境中正常工作。

主要技术指标
    1.输入信号：最多32通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
    2.信号类型：　
       标准电压信号：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
       标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；　　
       毫伏信号：0～20mV、0～100mV、±20mV、±100mV；　
       热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；　
       热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
       线性电阻信号：0～400Ω；
    3.精度：±0.2％FS。
    4.采样周期：1秒。
    5.存储容量：内部Flash存储器容量64M Byte。
    6.记录时间：12通道，64M Byte容量。（不断电连续记录）

        计算公式：记录时间（天）=(备注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。)
    7.模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
    8.报警输出：最多12限报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
    9.配电：变送器配电电源，额定电压24VDC，最大电流250mA。
    10.通讯接口：隔离RS232和RS485接口，通讯波特率为2400、4800、9600、19200bps可选。
    11.供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；最大功耗：20W。
    12.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

显示画面

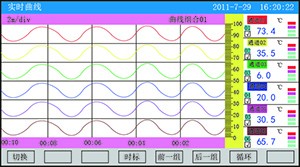

实时曲线：可自由组合显示曲线和曲线颜色	棒图画面：以棒图的形式显示测量值，同时还可显示通道位号、工程单位及报警状态等信息

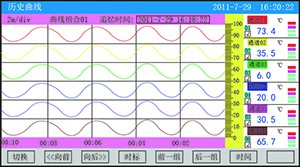

数显画面：显示实时测量值，同时还可显示通道位号、工程单位及报警状态等信息	历史画面：可向前或向后查看保存在内存中的历史数据

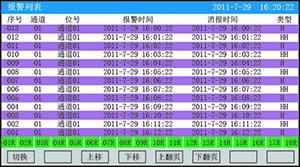

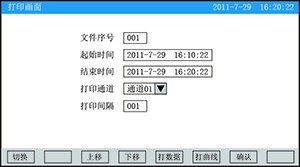

报警列表：显示最近的通道报警时间、消报时间及报警状态等信息	打印画面：可通过设定起始时间和结束时间来打印这段时间的曲线和数据

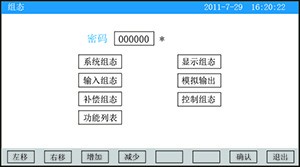

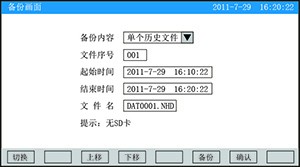

备份画面：可通过设定起始时间和结束时间来备份这段时间的数据	组态画面：用来查看和修改各组态的参数

仪表选型

①输入通道数		②变送输出通道数（备注）
代码	输入通道	代码	输出通道
01 02 03 . . . 31 32	1路输入 2路输入 3路输入 . . . 31路输入 32路输入	X 01 02 03 . . . 11 12	无输出 1路输出 2路输出 3路输出 . . . 11路输出 12路输出
③报警输出通道数（备注）		④供电电源
代码	报警通道	代码	电压范围
X 01 02 03 . . . 11 12	无输出 1限报警 2限报警 3限报警 . . . 11限报警 12限报警	A D	AC85～264V(50/60Hz) DC12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		打印功能
代码	通讯接口（通讯协议）	代码	打印接口
D1 D2	RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU)	D3	RS232C打印接口
馈电输出		USB转存功能
代码	馈电输出	代码	USB转存
P	DC24V	U	USB转存（U盘）
SD卡扩展功能		以太网通讯功能
代码	SD卡扩展	代码	以太网通讯
SD	SD卡扩展（SD卡）	E	以太网通讯

备注：模拟输出通道数+继电器输出通道数≤12。

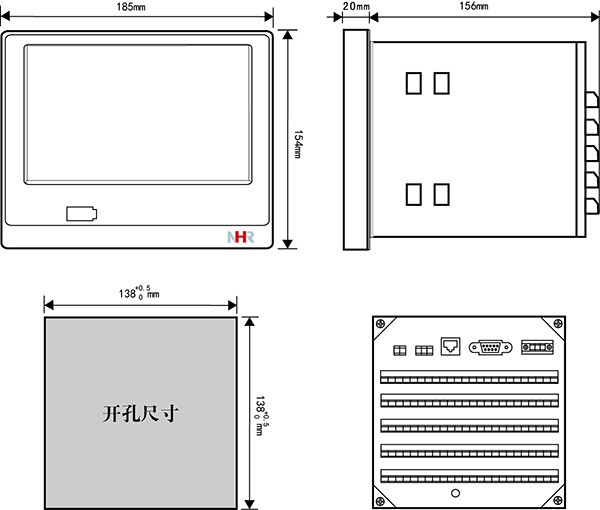

仪表外形尺寸及开孔尺寸

仪表接线
