安全认证

证书号	CNEx14.2899
防爆标志	【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
认证参数
端子	7-8、10-11
最大允许电压	Um=250V
电压	Uo=10.5V
电流	Io=15mA
功率	Po=39.4mW
电容	Co=1.7μF
电感	Lo=60mH

 接线图



单输入单输出接线图

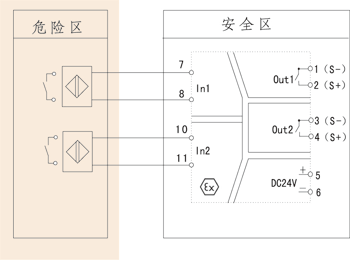

双输入双输出接线图

端子号		端子说明
安全区（绿色）	1	OUT1A（S-）
	2	OUT1B（S+）
	3	OUT2A（S-）
	4	OUT2B（S+）
	5	POW（+）
	6	POW（-）
危险区（蓝色）	7	IN1A
	8	IN1B
	10	IN2A
	11	IN2B

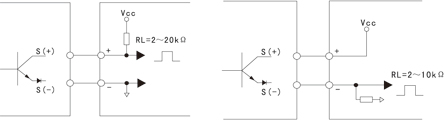

应用1：晶体管集电极输出             应用2：晶体管发射极输出

 结构外型图

EVT1/EVT2：工作指示灯：当输入信号短接时，指示灯为绿色；当输入信号断开时，指示灯为红色。

35mm导轨式安装，安装时请注意卡位稳定、牢固。

请尽可能垂直安装，以利于仪表内部热量散发。

 技术参数

电源
额定工作电压范围	DC 24V±10%
功耗	单路输出：≤0.8W，双路输出≤1.2W
危险侧
输入信号类型	触点开关、接近开关（频率≤5KHZ）
配电电压	≈8V(开路时)
短路电波	≈8mA
安全侧
输出信号类型	继电器/晶体管
继电器输出驱动能力	125VAC/0.6A      30VDC/2A
继电器响应时间	＜5ms
晶体管输出	集电极输出时(接线方式见应用1)：高电平VCC(≤30V)，低电平≤2.5V
	发射极输出时(接线方式见应用2)：高电平VCC-2.5V，低电平≤0.5V
输入和输出特性(设置为同相控制时)
现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮
现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮
输入和输出反相控制设置
由面板拨码开关J5设置(详见随机说明书)
绝缘强度
本安端与非本安端	2500Vrms (1 min，无火花)
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

 仪表选型

					7		8		9		10
开关量输入检测端隔离栅                      NHR-A35				-	□	/	□	-	□	/	□
位	规格		注释		| | | ↓ □	/	| | | ↓ □		| | | | | | | | | | ↓ □	/	| | | | | | | | | | ↓ □
7/8	<输入>
	输入I/输入II(从列表中选择代码)
	代码	类型
	X	无输入（仅限于输出II）
	36	开关量
9/10	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（仅限于输出II）
	K1	继电器接点
	K2	晶体管

备注：开关量输入检测端隔离栅只能选择一进一出或二进二出。
型号举例：NHR-A35-36/36-K1/K1。
开关量输入检测端隔离栅，双路输入信号为开关量，双路输出为继电器接点信号。
