NHR-3300系列三相综合电量表

NHR-3300系列三相综合电量表

NHR-3300系列三相综合电量表为新一代可编程智能仪表，它采用大规模集成电路和高亮度长寿命的LED显示器，应用数字采样技术，对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能、无功电能及四相限电能等进行实时测量显示与控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。

详细介绍

  剪头2.gif三屏五位LED数码显示。
    1415955134947645.gif可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能。
    1415955134947645.gif具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
    1480926888350149.gif具有两路或四路开关量输入可选，用于监测断路器运行状态、继电保护等状态量信号。
    1415955134947645.gif具有上下限报警功能，带LED报警灯指示。
    1415955134947645.gif支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。


1415954936304105.gif 测量参数
测量参数 测量范围 测量误差 分辨力 过载
电压 0.0～500.0V/AC ±(0.4%读数+0.1%量程) 0.1V 持续120%；瞬时2倍/30S
电流 0.03～5A/AC ±(0.4%读数+0.1%量程) 0.001A 持续120%；瞬时2倍/30S
有功功率 U*I*COSΦ PF=1.0；
±(0.4%读数+0.1%量程) 		0.1W
有功电能 42949.67 MWh 0.1KWh
无功功率 U*I*SINΦ PF=0.0；
±(0.8%读数+0.1%量程) 		0.1Var
无功电能 42949.67 MVarh 0.1KVarh
视在功率 U*I ±(0.4%读数+0.1%量程) 0.1VA
视在电能 42949.67 MVAh 0.1KVAh
功率因数 0.000～1.000 ±0.02 0.001
工频周波 45～65 Hz (50～500V) ±0.05Hz 0.01Hz
1415954891945365.gif 技术参数
输入
输入信号 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入
  交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型≤500Ω，电压型≥250KΩ
报警输出 继电器，容量：AC220V/2A，DC24V/2A
通讯 MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传率≤9.6kbps
累积脉冲 输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA
电源
电源 DC20-29V，AC/DC100-240V  50/60Hz
功耗 ≤5W
其它参数
绝缘电阻
(输入/输出/电源之间) 		≥100MΩ（500VDC时）
绝缘强度
(输入/输出/电源之间) 		1500Vrms（1 min，无火花）
工作温度 0～50℃（无凝露、无结冰）
相对湿度 25%～85%RH
保存温度 -10～60℃（无凝露、无结冰）
1415954936304105.gif 仪表面板

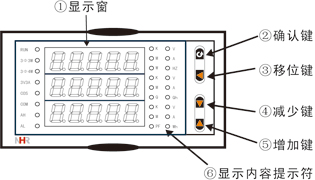

1.jpg 2.jpg 未标题-1.gif 未标题-2.gif
(A型)
外形尺寸：160*80*142mm
开孔尺寸：152*76mm
安装深度：130mm 		(C型)
外形尺寸：96*96*142mm
开孔尺寸：92*92mm
安装深度：130mm

(R型)

外形尺寸：80*80*115mm

开孔尺寸：76*76mm

安装深度：95mm

(S型)

外形尺寸：120*120*115mm

开孔尺寸：105*105mm

安装深度：95mm


1415954936304105.gif 仪表接线图

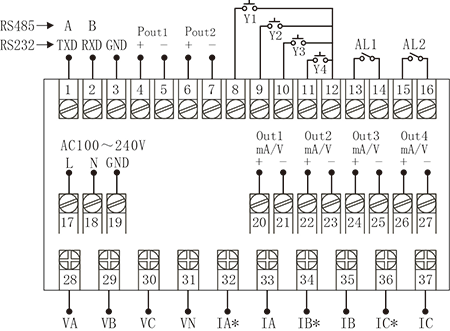

规格尺寸为A、C型接线图

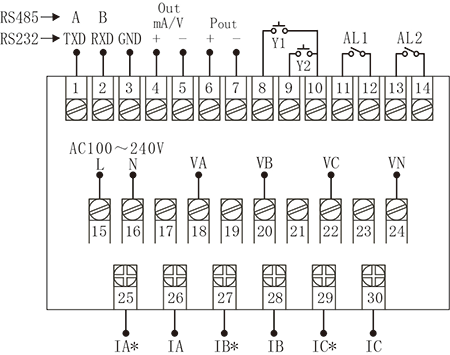

规格尺寸为R型接线图

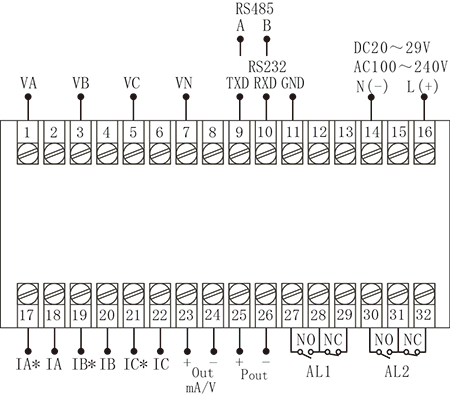

规格尺寸为S型接线图



仪表各输入方式接线说明

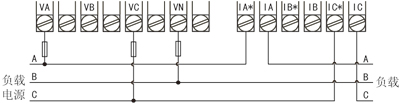

1-1、三相三线系统，采用无PT，无CT方式的接线图（适用于3P3L）


1-2、三相三线系统，采用2PT，2CT方式的接线图（适用于3P3L）

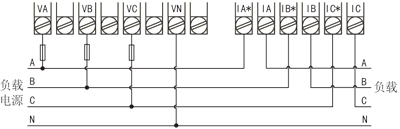

2-1、三相四线系统，采用无PT，无CT方式的接线图（适用于3P4L）

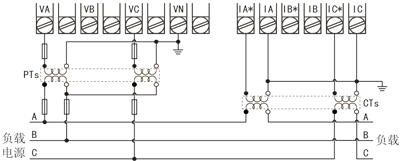

2-2、三相四线系统，采用3PT，3CT方式的接线图（适用于3P4L）


    符号描述


1415954936304105.gif 仪表选型
NHR-3300□-□-□/□/□/□/□/□/□/□-□
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾
①规格尺寸 ②输入类型
代码 宽*高*深 代码 测量类型
A
C
R
S 		160*80*142mm
96*96*142mm
80*80*115mm
120*120*115mm 		I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
Har
55 		三相交流电流(0.03-5.00A)
三相交流电压(0.0-500.0V)
三相有功功率
三相有功电能
三相平衡功率(不可切换)
三相无功功率
三相无功电能
三相视在功率
三相视在电能
三相功率因数
三相工频周波
三相谐波
全切换
③/④/⑤/⑥输出类型（备注1）
代码 输出类型(负载电阻RL)
X
0
1
2
3
4
8 		无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
特殊规格
⑦报警输出 ⑧通讯输出
代码 报警路数 代码 通讯接口(通讯协议)
X
2 		无输出
2限报警 		X
D1
D2 		无输出
RS485通讯(Modbus RTU)
RS232通讯(Modbus RTU)
⑨累积脉冲输出（备注2） ⑩外部事件输入（备注3）
代码 累积脉冲输出 代码 数字量输入接口
X
PO1
PO2 		无输出
一路累积脉冲输出
二路累积脉冲输出(适用于电能累积） 		X
Y1
Y2
Y3
Y4 		无输入
外部事件输入1
外部事件输入2
外部事件输入3
外部事件输入4
⑾供电电源
代码 供电范围
A
D 		AC100～240V （50/60Hz）
DC20～29V
备注：

1、规格尺寸为A、C、R型仪表，模拟量输出只能选择一路；S型仪表，模拟量输出最多可选择四路。

2、规格尺寸为A、C、R型仪表，累积脉冲输出只能选择一路；S型仪表，累积脉冲输出最多可选择两路。

3、规格尺寸为A、C型仪表，无外部事件输入功能；R型仪表，外部事件输入最多能选择两路；S型仪表，外部事件输入最多能选择四路。

4、输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数。

5、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。

6、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
